Ok-hatás diagram (Cause-effect diagram) /Ishikawa diagram/Halszálka diagram (Fishbone diagram)
Az elemzés a befolyásoló tényezők témaköreit tartalmazza, valóságos elemzésnél a témakör kifejtését kell megjeleníteni.
A Cause and Effect Analysis (ok-okozati összefüggés-vizsgálat a Fishbone/Ishikawa)) Minőségellenőrzési analízis egy fajta módszere a problémák ok-okozati összefüggéseinek megállapítására. Egy adott probléma (okozat) lehetséges okainak ötletbörze keretében történő összegyűjtése, majd azok csoportosítása és ábrázolása.
Mindig az okozatból kell kiindulni, valódi okokat, nem pedig valaminek a hiányát kell keresni. Kaoru Ishikawa japán minőségügyi szakértő dolgozta ki és alkalmazta először 1943- ban, a problémák ok-okozatiösszefüggéseinek megállapítására szolgál. A problémát, mint végeredményt a diagram jobb oldalán (a hal feje), a fontosabb befolyásoló tényezőket a diagram bal oldalán a hal csontvázához hasonlatos formában tüntetjük fel. Innen ered a halszálka elnevezés.
Az ok-hatás diagram (Ishikawa) diagram a halszálka nevet alakjáról kapta, alkalmazásának lényege abban van, hogy vizsgálja az adott helyzet kialakulását befolyásoló okokat. Alkalmazása irányulhat egy konkrét probléma okainak meghatározására, vagy egy folyamat működőképességének a javítására. A módszer felhasználásával a hatékonyságot vagyunk képesek növelni az adott területen.
Alkalmazásakor ötleteket nyerünk, majd az okok közötti kapcsolat további elemzéssel állapítható meg. Elkészítésekor a felmerült hiányosságot kell egyértelműen meghatározni, és ezt követően a fő okokat kell összegyűjteni, illetve elhelyezni a diagramon. Az okok között lévő és az adott hiányosságot kiváltóra koncentrálva lehet a problémát megoldani.
Ishikawa (ok-okozat vagy halszálka)-diagram: problémák ok-okozatiösszefüggéseinek a megállapítására szolgál, mindig az okozatból kell kiindulni. Valódi okokat, és nem valaminek a hiányát kell vizsgálni.
Az Ishikawa- (halszálka, ok-okozati) diagram segítségével, ami alkalmas a problémák ok-okozati összefüggéseinek megállapítására, feltárható jó néhány olyan ok, amely egy vállalalat kudarcához vezet. Arra azonban nem kapunk választ a módszerrel, hogy az okok milyen mértékben járulnak hozzá a probléma kialakulásához. Ehhez egy újabb minőség-ellenőrzési eszköz hívható segítségül, a Pareto-elemzés.
Mik a megvalósítás lépései?
Egy adott probléma (okozat) lehetséges okainak ötletbörze keretében történő összegyűjtése, majd azok csoportosítása és ábrázolása
Fő kategóriák:
Folyamatok elemzésével kiindulásnak használható fő okok;
Az elemzés alapelve az, hogy egy hiba mindaddig előfordulhat, amíg az összes okát meg nem ismerjük.
Alkalmazásának célja:

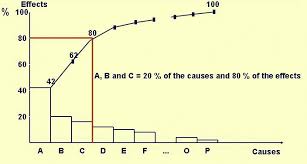

A Pareto elemzés alapelve, hogy az eltérések (hibák) kb. 80%-át kb. 20%-nyi hiba ok idézi elő. Így a különböző hibák % -os értékei és a hibaokok koordináta rendszerben történő ábrázolásával kijelölhetők azok a hiba-hibaok kombinációk, melyekkel foglalkozni kell.
Pl.: Pareto elv a minőségügyben (Joseph Juran): a problémák keletkezésének (veszteségek, selejt, stb.) 80%-áért az okok (pl. hibák) mintegy 20%-a felelős.
Pareto analízis:
Eszköze:
Megvalósítás:
A csoport rövid idõ alatt hozhat létre sok ötletet egy probléma megoldására, a probléma okának felderítésére. 5-7 fõ, kb. 15 percig ad ötleteket.
Szóbeli változat:
